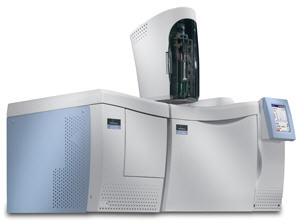

天纵君（SKYLABS）今天下午在化学分析实验室培训了一下GC-MS（气相色谱质谱联用仪）的使用，恰好刚刚在网上也看到了些GC-MS工作的动图展示，这些动图很直观的让朋友们可以理解GC-MS到底是如何工作的。

一．气相色谱的工作（GC）

分析原理：样品中各组分在流动相和固定相之间，由于分配系数不同而分离

谱图的表示方法：柱后流出物浓度随保留值的变化

提供的信息：峰的保留值与组分热力学参数有关，是定性依据;峰面积与组分含量有关

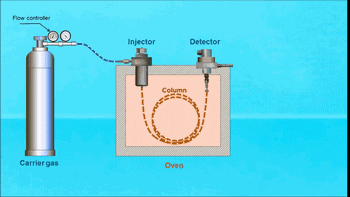

气相色谱仪检测流程

气相色谱仪，主要由三大部分构成：载气、色谱柱、检测器。每一模块具体工作流程如下。

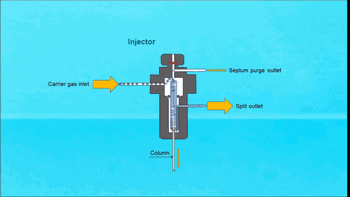

注射器

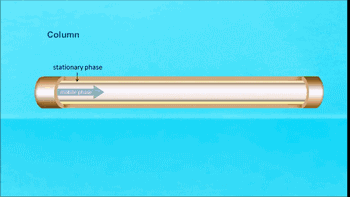

色谱柱

检测器

二．质谱分析的工作方式（MS）

分析原理：分子在真空中被电子轰击，形成离子，通过电磁场按不同m/e分离

谱图的表示方法：以棒图形式表示离子的相对峰度随m/e的变化

提供的信息：分子离子及碎片离子的质量数及其相对峰度，提供分子量，元素组成及结构的信息。

以下是FT-ICR质谱仪工作过程：

离子产生

离子收集

离子传输

FT-ICR质谱的分析器是一个具有均匀（超导）磁场的空腔，离子在垂直于磁场的圆形轨道上作回旋运动，回旋频率仅与磁场强度和离子的质荷比有关，因此可以分离不同质荷比的离子，并得到质荷比相关的图谱。

离子回旋运动

傅立叶变换

简单说来GCMS是GC与MS一体化的装置，它是检测和对化合物进行定性和定量分析的精密分析仪器。GC通过将气化的样品进入到色谱柱内进行分离，分离之后的化合物再进入MS内进行检测，得出的物质色谱和质谱图再与库文件进行化合物比对，就可比较准确的知道这种化合物的组成了。
